液体粘性传动式电缆卷筒(HVDCR)

技术指标

液体粘性传动式电缆卷筒(Hydro-Viscous Drive Cable reel  HVDCR)

HVCR是利用液体粘性传动技术作为卷筒滑差工作机理的电缆卷绕装置,其核心技术在于其液粘滑差工作单元。HINAR公司经过长时间多次的改型及实验,把握了HVD油膜建立的关键技术,公司目前可以综合调整HVD相关的润滑介质,比压,温度,粘度及摩擦副的形状,尺寸,沟槽,材料等因素,确保HVD在不同工况要求下稳定可靠。

HVCR特点:

A 结构特点:由于采用蜗轮副作为减速装置,并且将HVD与蜗轮副集成于一体,与其它结构形式相比,体积要小,结构简单;且由于蜗轮传动有自锁功能,可靠而简单的解决了电缆卷筒失电制动的要求。


B 力矩特性:由于HVD传动过程中力矩的变化幅度不超过额定力矩的10%,卷筒在电缆的收放过程中基本上是恒力矩工作。如果卷盘的结构形式为多层多排的,则电缆上所受的张力趋于恒定,即恒张力电缆卷筒。

如果卷盘的结构形式为单排多层,则电缆上所受张力会根据卷绕半径的大小有所变化,如果结合拉缆和储缆系统使用,由于拉缆系统的卷盘半径是恒定的,电缆所受张力基本趋于恒定;由于HVD的正反向工作力矩波副转小,电缆卷筒在实现收缆和放缆换向时,电缆所受张力的冲击性变小,有效避免内张力对电缆的冲击性破坏。

C 高性价比特性:

HVD的传动是依靠油膜的剪切力来实现的,只要不停的生产油膜,便可以不停的传递力矩,确保卷筒的有效工作,故卷筒工作时损耗性少,维护费用低;HVD结构简单,易于维护;HVD的工作过程本质上是一种流体传动,驱动电马达的节能是显著的。

D 工作制的限制性:HVD油膜的形成在一定的温度范围内,当温度过高时,HVD的工作油膜不能有效生成,故HVDCR不适合于高频度及高连续性的工作制式,高频度及高连续性的工作制式中,不断输入HVD的滑差功率会转化为热量,从面使HVD工作介质温度持续升高,当介质温度高到一定程度时,油膜不能有效生成,HVD的油膜剪切工作变成摩擦副之间的湿式摩擦传动,在湿式摩擦传动的情况下,摩擦副的寿命会大为缩短,力矩特性图也会发生本质性的变化。

使用工况: A 类 轻型  B类 重型

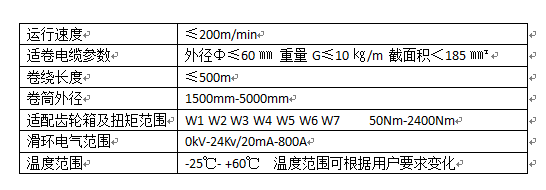

标准HV使用参数
