HINAR弹力驱动软管卷筒

弹力式胶管卷筒是采用涡卷弹簧作为驱动源自动收取胶管的机械装置。

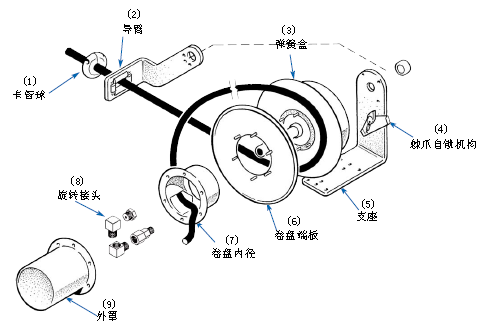

弹力式胶管卷筒结构：如图示，主要由旋转接头外罩（9）、旋转接头（8）、卷盘端板（6）、弹簧及弹簧盒（3）、支座（5）、棘爪自锁机构（4）、导臂（11）及胶管构成。

旋转接头罩（9）：HINAR弹力卷筒采用部件冲压成型（基本取消焊接工艺），模块化装配技术集约而成， 部件结合处均整体密封性好，防护等级高，一般为IP55,特殊要求可达IP56。

旋转接头（8）：主要用来传输流体介质：

弹簧及弹簧盒（3）：弹簧采用特殊弹簧钢特制，特殊要求下，其使用寿命可达5万次，卷筒使用寿命长，适合恶劣及高频度使用环境，工作时扭矩线性好，确保胶管在收放过程中所受弹簧张力柔韧平滑，延长胶管的使用寿命。弹力式卷筒的卷绕能力主要取决于

1驱动涡卷弹簧：HINAR公司根据不同规格胶管的卷绕要求，设计和提供多种规格的驱动弹簧。这些弹簧可通过并联而获得较大的工作扭矩，或通过串联而获得较多的工作圈数，或并联与串联同时使用，即可获得较大的工作扭矩，又可获得较长的卷绕能力，以满足用户不同工况的使用要求。

2胶管的外径及重量：见“常用胶管规格及参数对照参考表”

3 卷绕胶管的方式：见“卷取方式说明”

支座（5）：依据不同工况的使用要求，可提供L型支座或法兰安装支座。

棘爪自锁机构（4）：适应于电缆需要定点收放的工况，为选配装置。

导臂（2）：适应胶管有严格收放方向的使用工况，为选配装置。

胶管：胶管请选用抗拉型柔性管，胶管选取时请注意以下因素：环境温度的变化如高温或极度严寒，高湿度，强拉力，腐蚀性气体或液体，海洋环境，移动速度等。

胶管卷筒上所配胶管长度：在卷筒工作过程中请保留3圈在筒体上，以确保引入卷筒的接点部位不受拉力破坏。

型号说明：1H1D2030.08.XX 1(卷取1根胶管） H（Hose，胶管） 1（1外部胶管由轴向接入卷筒,2外部胶管由径向接入卷筒） D（卷取方式） 20(卷盘内径200mm)  30(卷盘外径300mm）

.08（胶管通径8mm)     .XX（胶管型号）
